Proyecto NES Doble Slot (No me toma el cable adaptador)

[orochitadao]

Volale el chip d segurida y proba, no perdes nada d ultima

[Faker]

probaste controlando continuidad en los cables?

tmb como dice orochitadao el chip de seguridad.

levantale la tapa, por si queres volver al estado original.

[Magnus87]

Yo tenia pensado de hacer algo parecido con mi NES "de batalla" (el que llevo a las juntadas)

Conseguirme

2 Slot de 72 pins

[FernandoSTR/]

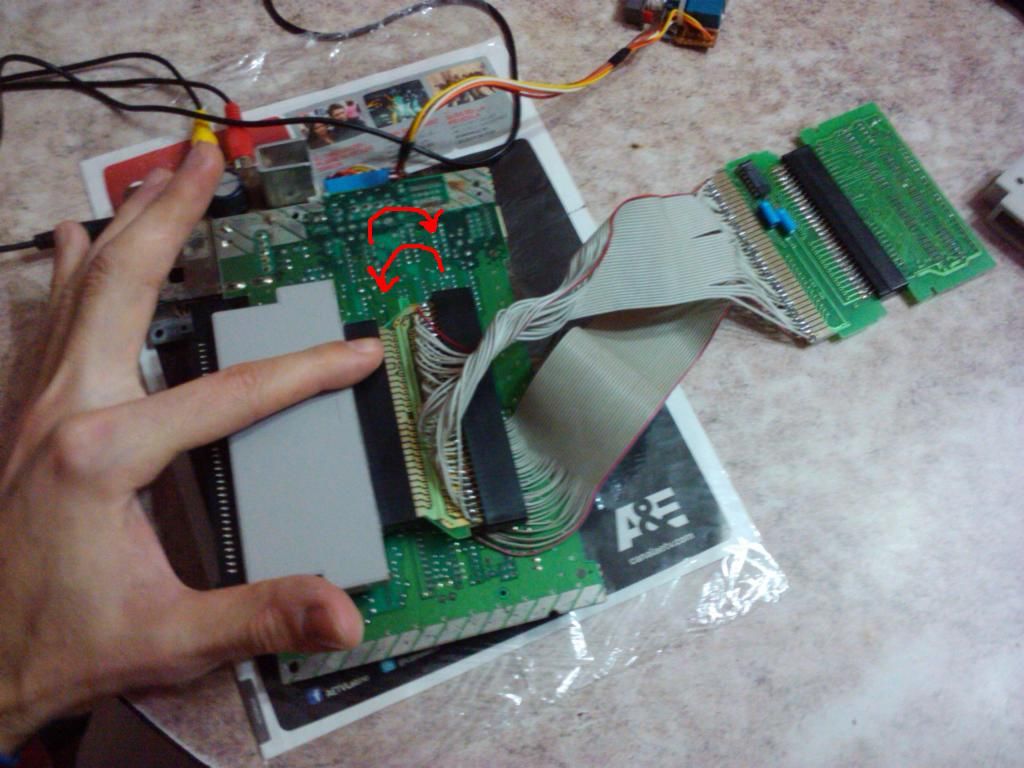

lo probe de todas las meneras ya jaja
cuando lo conecto al slot original mediante otro adaptador mas de 60 a 72, invertido el peine(el que usaria para conectar a la board de la NES) ...



ahi si funca lo mas bien , cuando lo conecto invertido a la board directo no funciona, igual ya creo que se que tendria que hacer, cortarle la placa de sobra del adaptador que va a la board (eso CREO que hace el corto) , osea que quede el slot de 72 pines solo directo al adaptador de 60 a 72 que voy a usar, luego le puentearia otro de 72 a 60 para que queden los 2 slot, un trabalenguas.

lo de la continuidad no medi nada aun jaja y lo que vos decis de hacer Magnus lo habia pensado pero lo quiero hacer que sean lo 2 de carga superior osea todo en un gabinete nuevo que armaria, sino voy a volver al diseño original con el peine original NES y agregarle soldando a la board el de 60 a 72 como ya hay varios hechos.

[FernandoSTR/]

tengo una nueva duda, quiero soldarles los cables de los pines directamente a la placa , el tema que al soldarlos en un mismo lado de la placa me desoriento en que lugares tendria que ponerlos c/u

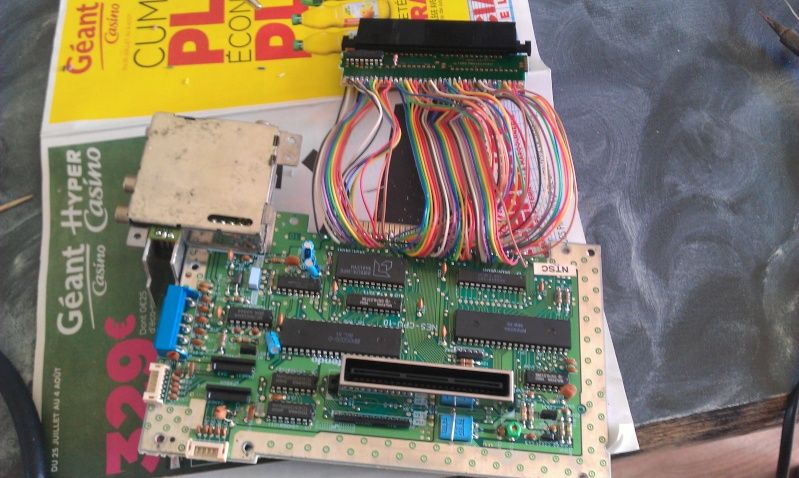

dejo una imagen de ejemplo



la primer linea de pines (1 a 36) es facil ya que es paralela al peine de la board, las siguientes, (37 a 72) ya ahi se me complica, alguno tiene idea como seria, mejor dicho el lugar especifico donde irían c/u?

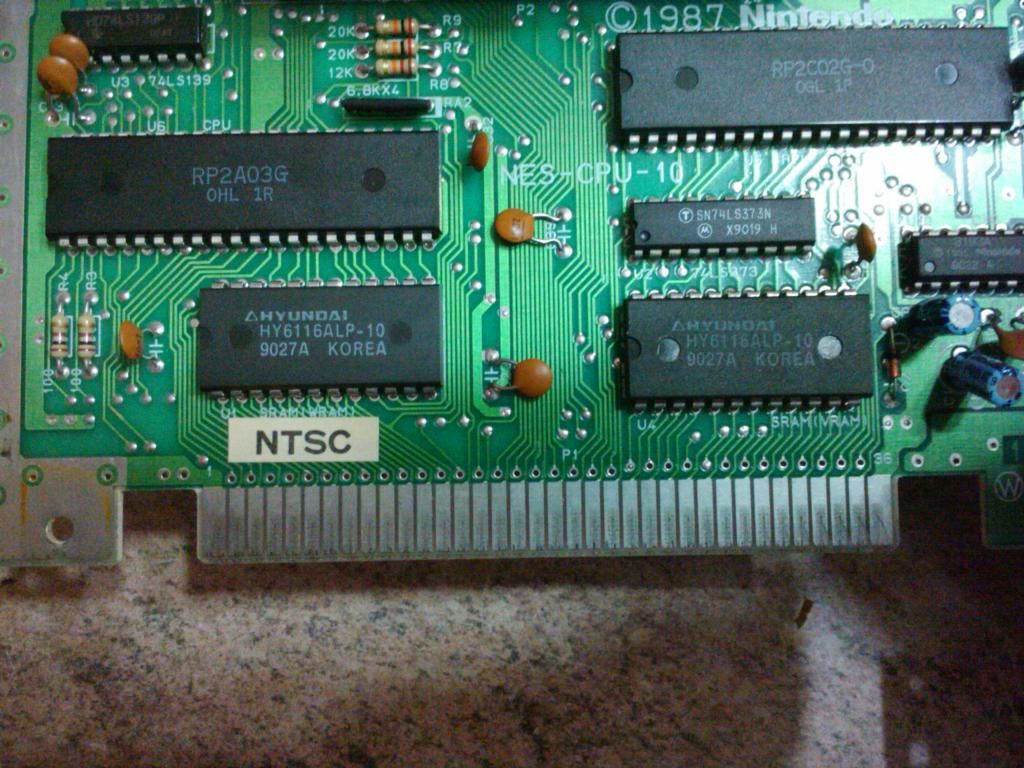

aca dejo una foto de la placa mia...

[Rodri3]

Me quedé con la vena porque no podía entender esto

Así NO funciona, no?

• 1.- NES
• 2.- Qué es esto1?
• 3.- Qué es esto2?
• 4.- Cartucho Family

Así SI funciona, no?

• 1.- Peine NES
• 2.- Adaptador NES Family?
• 3.- Qué es esto1?
• 4.- Qué es esto2?
• 5.- Cartucho Family

Yo quiero saber que son esas dos cosas: esto1 y esto2

Para mí que en todo el quilombo de cables, no estás poniendo los pines que corresponden. Tendrías que medir continuidad y hacerte una tablita de conexiones.
En mi Family portátil, una vez soldé tooooodos los cables al revés Un laburo de varias horas (para mí), y todo se fue al tacho. No recuerdo si me pasaba lo mismo que a vos de que no prendía la consola. Pero en mi caso era más fácil darme cuenta que estaban al revés.

[Magnus87]

Yo quiero saber que son esas dos cosas: esto1 y esto2

[FernandoSTR/]

Me quedé con la vena porque no podía entender esto

Así NO funciona, no?

• 1.- NES
• 2.- Qué es esto1?
• 3.- Qué es esto2?
• 4.- Cartucho Family

Así SI funciona, no?

• 1.- Peine NES
• 2.- Adaptador NES Family?
• 3.- Qué es esto1?
• 4.- Qué es esto2?
• 5.- Cartucho Family

Yo quiero saber que son esas dos cosas: esto1 y esto2

Para mí que en todo el quilombo de cables, no estás poniendo los pines que corresponden. Tendrías que medir continuidad y hacerte una tablita de conexiones.
En mi Family portátil, una vez soldé tooooodos los cables al revés Un laburo de varias horas (para mí), y todo se fue al tacho. No recuerdo si me pasaba lo mismo que a vos de que no prendía la consola. Pero en mi caso era más fácil darme cuenta que estaban al revés.

jaja es que asi se ve re confuso en la imagen

- esto 1 es el adaptador de 72 a 60 osea el de nes a family
- esto 2 es el adaptador de 60 a 72 osea el de family a nes

cabe aclarar que ya esto lo solucione pero de otra forma mas mejor jaja, despues subire fotos

el tema que poniéndolo de una forma (imagen 2 que subiste) funcionaba e inventándolo (imagen 1 que subiste) no funcaba , era raro porque solo invertía de posición el frankenstein que habia hecho, no desoldaba nada.

lo de los pines estaba bien sino no hubiera arrancado el juego en la otra posición, un misterio y quedara asi porque ya lo desoldé todo a ese cable , y como vos decis es bastante tedioso soldar cablecito por cablecito.
