Proyecto NES Doble Slot (No me toma el cable adaptador)

[FernandoSTR/]

Buenas, estoy tratando de hacer una NES doble slot, lo unico que le quiero sacar el peine originario que trae la consola y ponerle otro.
El tema es que cuando le pongo la adaptación que hice no lo toma, osea no prende la luz del led , cabe aclarar que la mother no esta region free, sera por eso?????
el cable que estube soldando funciona lo mas bien probandolo con el slot original

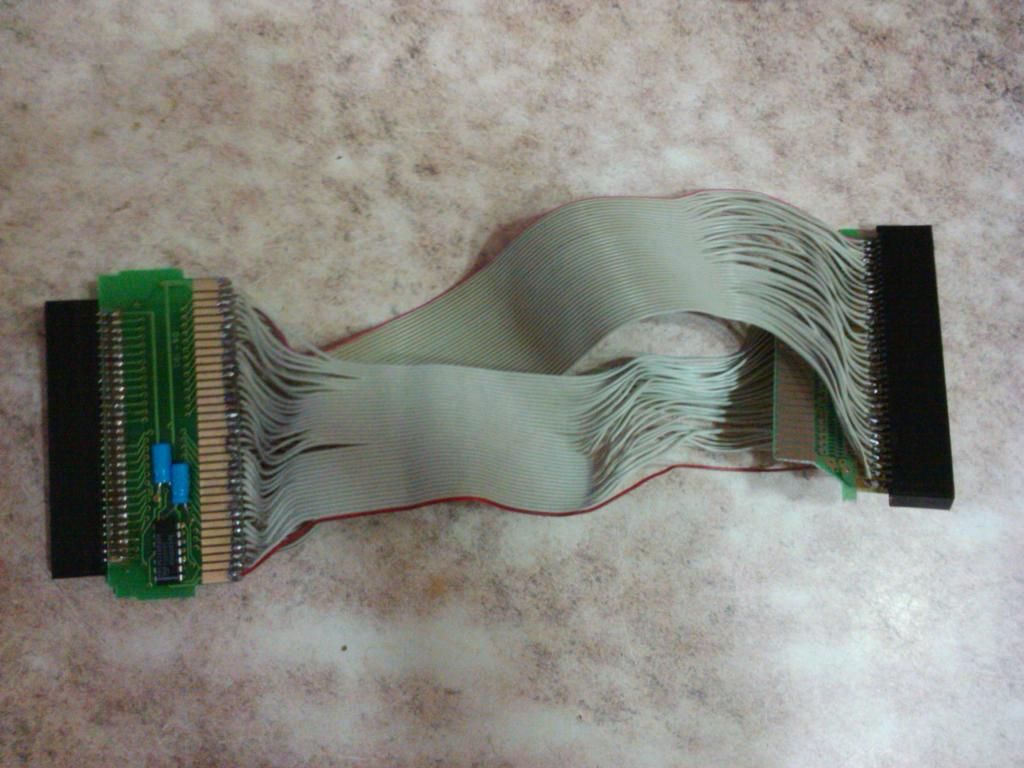

dejo unas fotos para que se ubiquen masomenos lo que estoy haciendo...

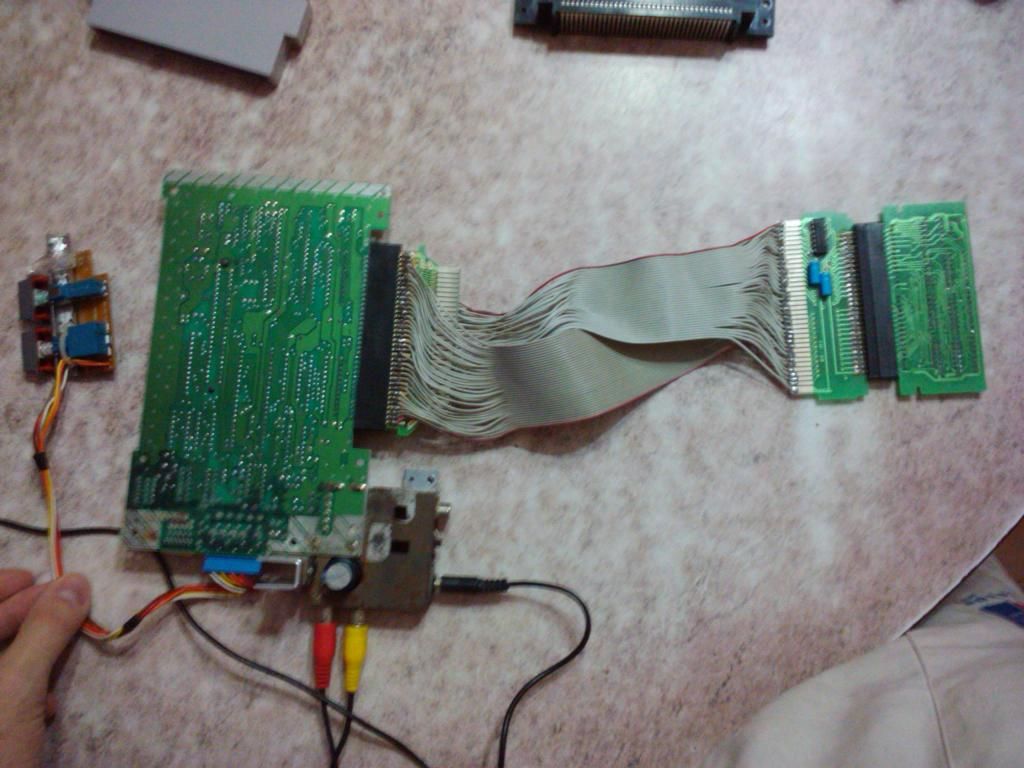

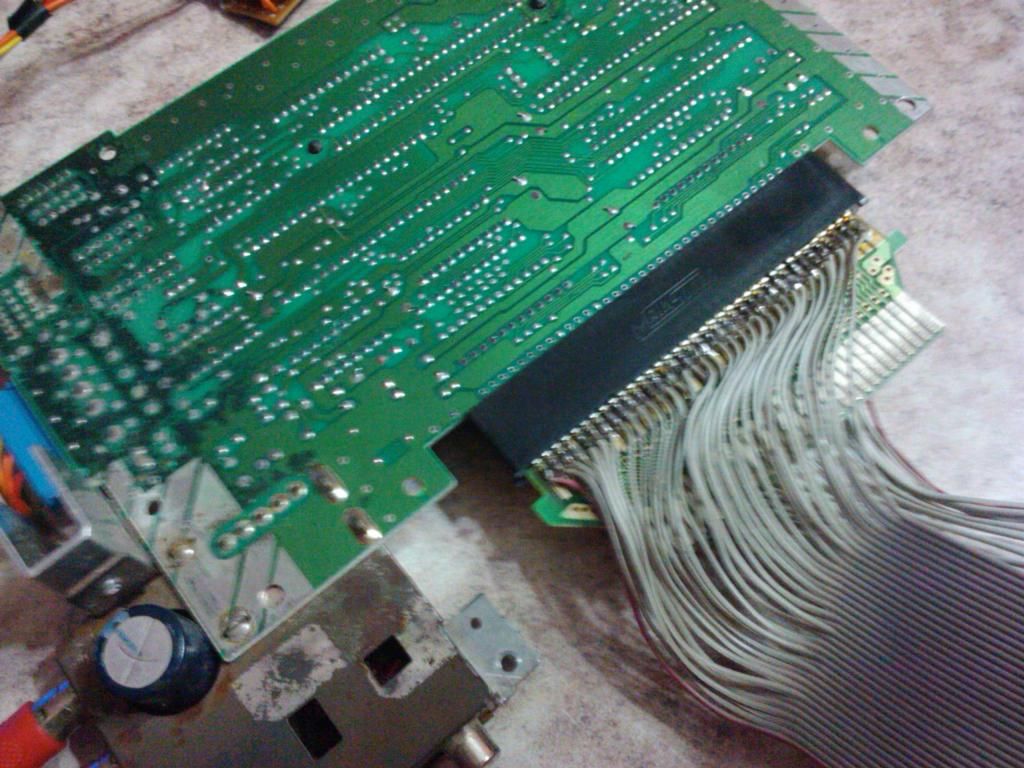

aca se ve donde esta conectado al mother la adaptacion que hice, de esta manera ni prende la luz, supongo que sera un bloqueo de algun tipo

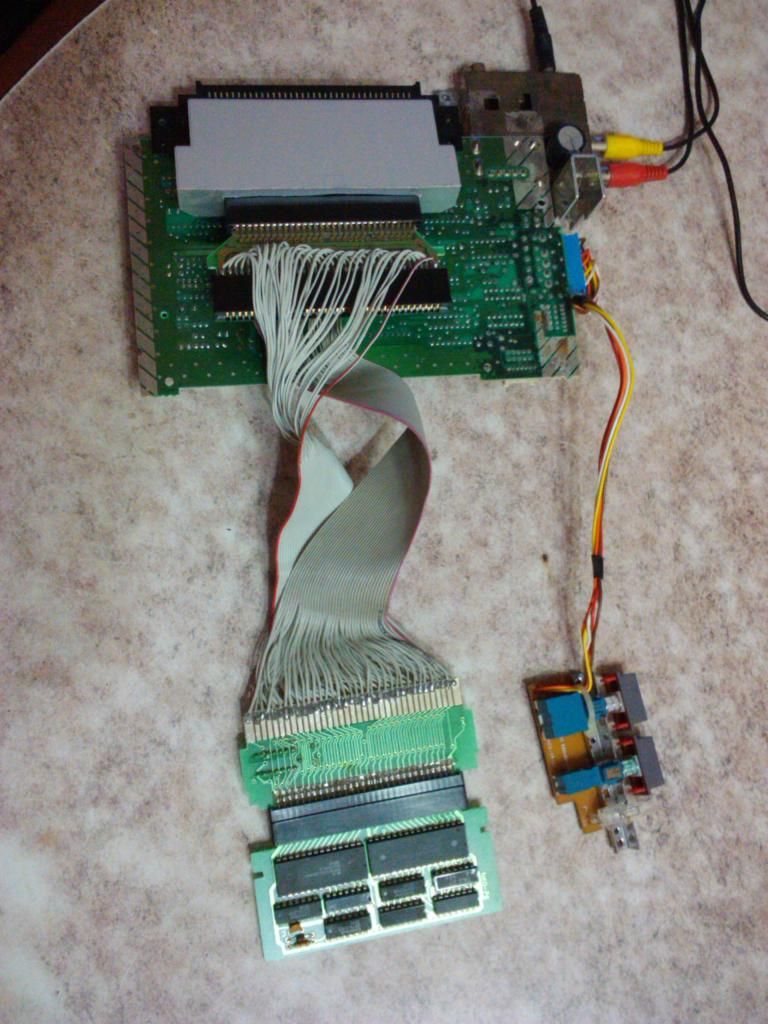

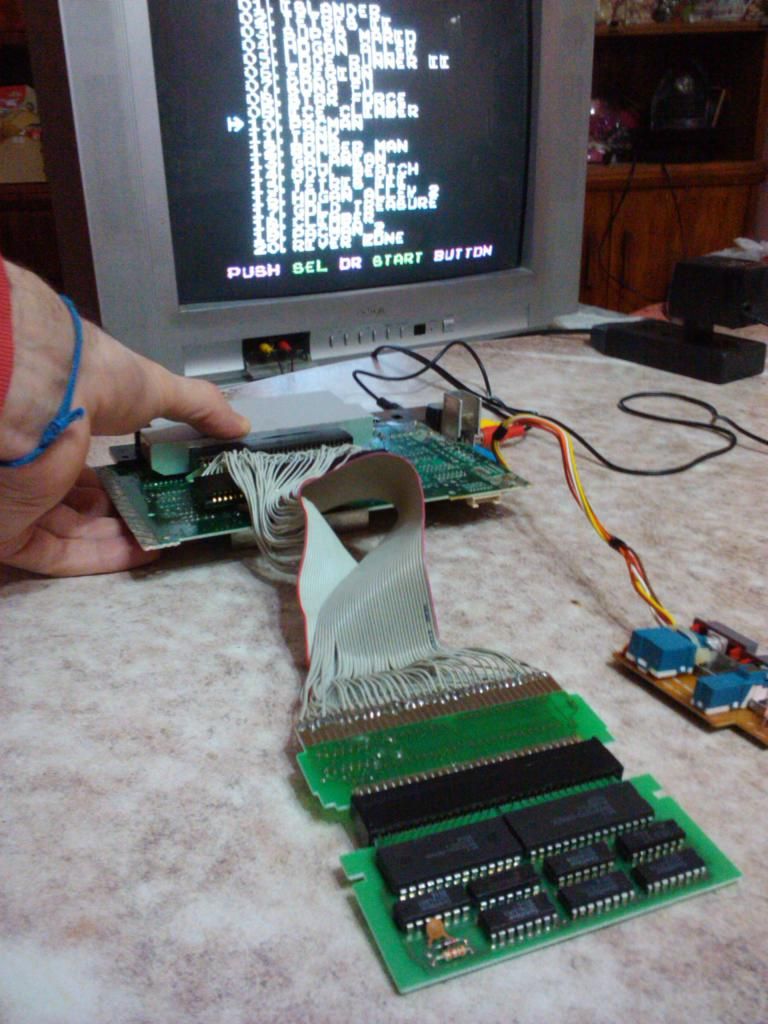

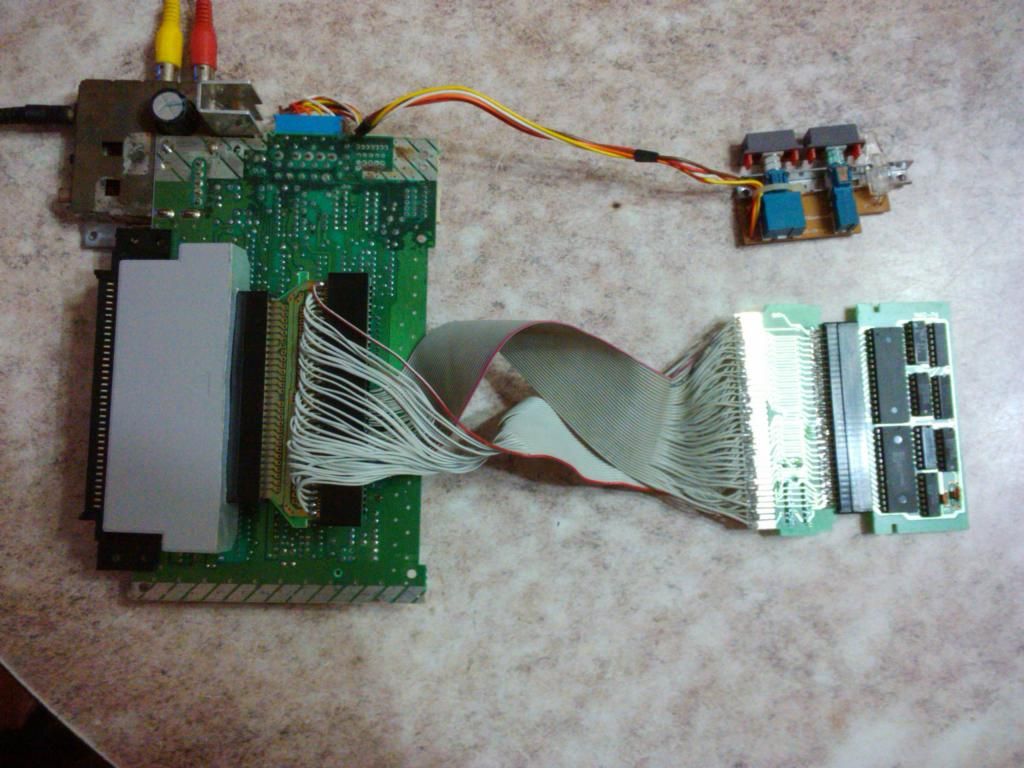

aca probe conectandolo a el peine original de NES y claramente funciona la adaptación que hice, asi que lo que solde esta bien.

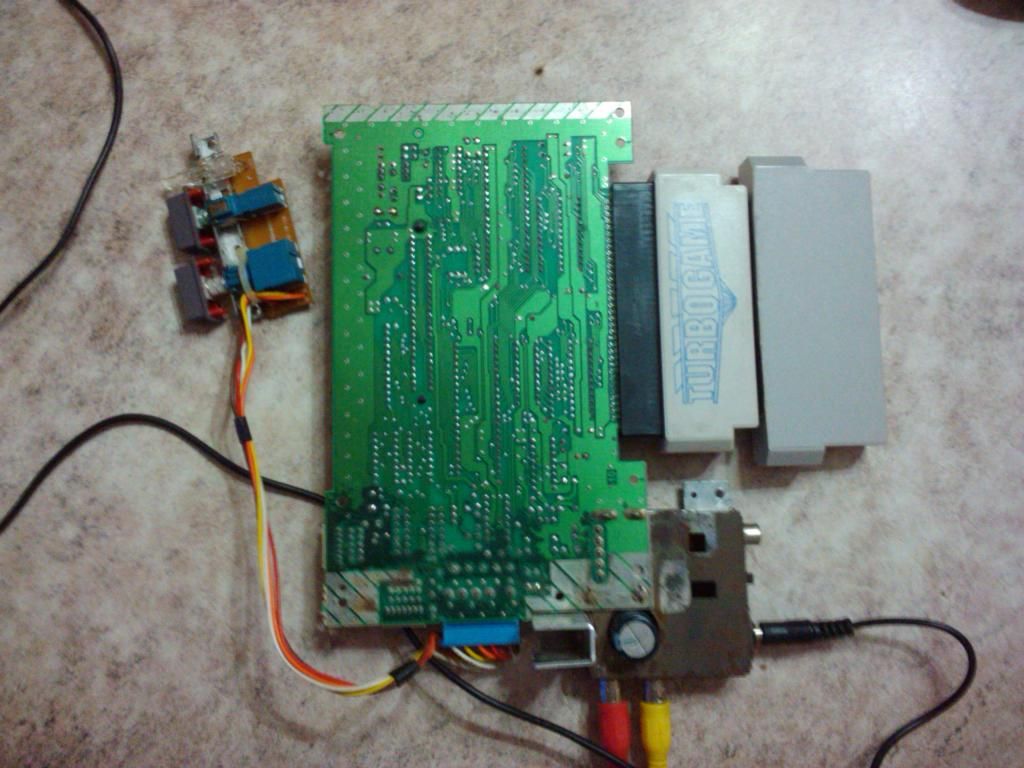

probe con otro adaptador poniéndole los 2 pero en directo y tampoco prende el led, con el de 72 a 60 (Turbo Game) solo si parpadea el led.


agradesco cualquier respuesta sobre cual puede ser el problema.

[Rodri3]

Peine original + cable que hiciste -> funciona

Qué no funciona? Una especie de peine que hiciste vos?

Si no prende, me pinta que está en corto

[FernandoSTR/]

osea el cable que hice yo...

este...



conectado directo al peine de la mother de la NES no funciona ni prende el led


............. PERO!

conectado al peine ORIGINAL de la NES (mediante otro adaptador mas de 60 a 72) funciona


es exactamente la misma mierda no mas que funciona estando puesto el peine original nomas

[Martin]

hay una nes que hicieron que le pusieron un family arriba quedaba bueno ajajaj

[FernandoSTR/]

claro, al cable que tiene el slot de family luego le soldaria puenteandolo otro slot pero de NES, pero eso despues que logre hacer funcionar el que ya hice :p

[snke]

que laburo!!! mejor tener las dos consolas no se si viste este video que trata de lo mismo:

[brunoip]

no estará al revez? porqué el adaptador es como que te da vuelta

[FernandoSTR/]

si lo vi, en un principio iba a hacer algo asi, pero despues cambie de parecer y quiero que los 2 slot sean de carga superior, sacando el slot original y poniendo otro.

Bruno: puede ser, pero lo que no entiendo es porque ni prende la luz cuando conecto el cable que arme, probe conectando los 2 adaptadores sin modificar y pasa igual, no prende la luz. cuando saco el de family a nes y dejo solo el de TurboGame ahi si empieza a parpadear la lucecita



ademas yo lo solde al slot directamente y no al peine osea que solo estaria conectado el adaptador de family a nes

[FernandoSTR/]

yyyy a nadie se le ocurre que fucking puede ser??

[Rodri3]

Yo estuve medio a full en el laburo y ahora me quedan pocas neuronas...

Tiene que ser un corto. Y para mí por lo que dijo brunoip va la cosa. Te fijaste de probarlo al revés?

Necesito entender mejor cómo son las conexiones que funcan y las que no (perdón por lo reiterado de las preguntas, mañana por ahí estoy más fresco).

Explicanos cómo es el adaptador que te hiciste y en qué casos funciona, pero en forma de listado si puede ser.
