[AYUDA] Trafo original de SNES quemado?

[Rodri3]

Buenas

Antes que nada, debo recalcar que odio a las fuentes
En realidad los transformadores de 9v, 10v y demases, parecen relativamente simples en sus componentes, pero nunca me puse a full a ver cómo se supone que tienen que funcionar y cómo arreglarlos.

Pero acá me dieron ganas de darle una chance, porque es un trafo original de SNES que conseguí

El problema es que la consola no arranca.
Medí continuidad entre la ficha y el cable apenas toca la plaqueta y todo bien.
Medí voltaje y medio menos de 1v. Creo que fue algo como 900 mV, de ser necesario lo mido de nuevo.

Lo más probable es que lo hayan enchufado directo a 220v, pero como no veo nada quemado, no sé qué puede ser.

Alguno sabe como para darme una mano?

[fede2222]

Mediria:

Continuidad del bobinado, para ver si se corto..

Ver si ese capacitor carga, medile el voltaje..

Son diodos esos 2 no?..si es así habría que medir del positivo al negativo continuidad. Para ver si no fallecieron

Cuanto tenía que escupir eso? 9v pero AC no?

Editado: ahí me fijé.. es DC, así que si, son diodos para generar continúa.. y el capacitor debe ser para rectificar

Enviado desde Koprulu Sector

[Diego]

Si lo conectaron a 220 de seguro se quemo el bobinado primario del trafo. Medile continuidad como dice Fede, hacelo midiendo entre las espigas de enchufar.

Si esta quemado no queda otra que reemplazar el transformador, yo le serrucho la parte de las espigas al carrete del trafo original, dicho fragmento de carrete con las espigas lo pego en la carcasa de la fuente. Luego le meto un trafo comun de 220 a 9-0-9 (18 volts con punto medio) 1Amp al cual hay que quitarle el blindaje de lata con orejas de sujecion que trae. Sueldo los dos cables del primario a las espigas y los tres cables del secundario a la plaquetita del rectificador (el punto medio va al negativo, o sea a la pista que va al negativo del electrolitico). Tal vez haya que hacer unos cortecitos a la soportes internos de la carcasa plastica de la fuente para poder alojar comodamente el nuevo trafo. Lo que si, la fuente te queda para enchufar a 220 sin tener que usar trafo 220-110, solo un adaptador de enchufe norma noteamericana a enchufe de norma argentina.

HVC002 es la fuente


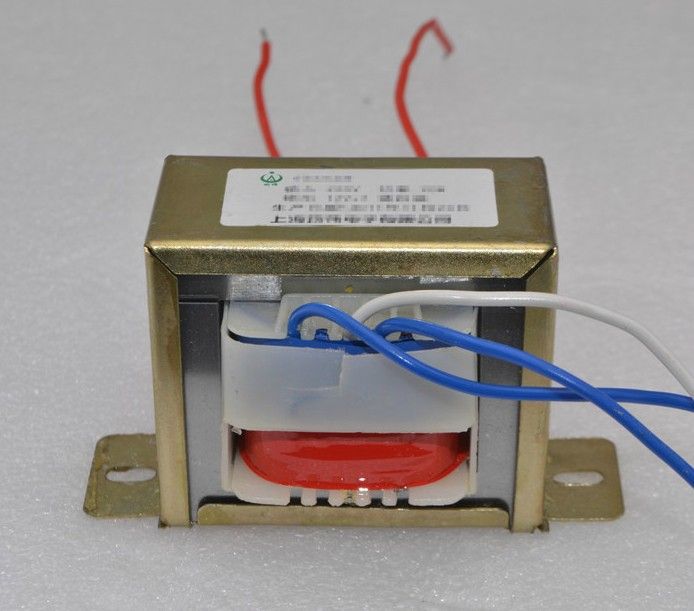

Trafo con punto medio 220 a 9-0-9 1Amp

[ferhound]

Diego como siempre con la posta

[Diego]

Me olvidaba, esa conexion que tiene por fuera rodeando el transformador es una resistencia de alto valor que es una forma precaria para derivar picos de tension hacia el neutro (esto no figura en el esquematico), eso solo funcionaria si se respetara la polaridad AC, o sea la fase y el neutro, pero aca en Argentina eso es poco probable y menos probable aun si usamos adaptadores, ademas en nuestros tendidos electricos el neutro no siempre tiene 0 volts, asi que no conviene conectar esa derivacion.

[Console Wars]

Diego como siempre hablando en chino (para los simples mortales)

Fixed

[Guly]

Diego como siempre hablando en chino (para los simples mortales)

Fixed

Jaja, pero igual sabemos que él y otros de acá la tienen clara en estos asuntos

[Cross]

Fede2222 viene todo contentito a plasmar sus noveles conocimientos del curso de electronica y aparece el Adam de la electronica y lo arruina psicologicamente.

Yo te banco fede2222, siga pelando y empastando cables, Roma no se hizo en un dia!

[Rodri3]

Mañana si me hago un cacho de tiempo, pruebo las cosas que dijo Fede.

Dónde se consiguen los transformadores esos Diego?

[Diego]

En casas de electronica. Un 9+9 1A http://articulo.mercadolibre.com.ar/MLA ... ppless-_JM

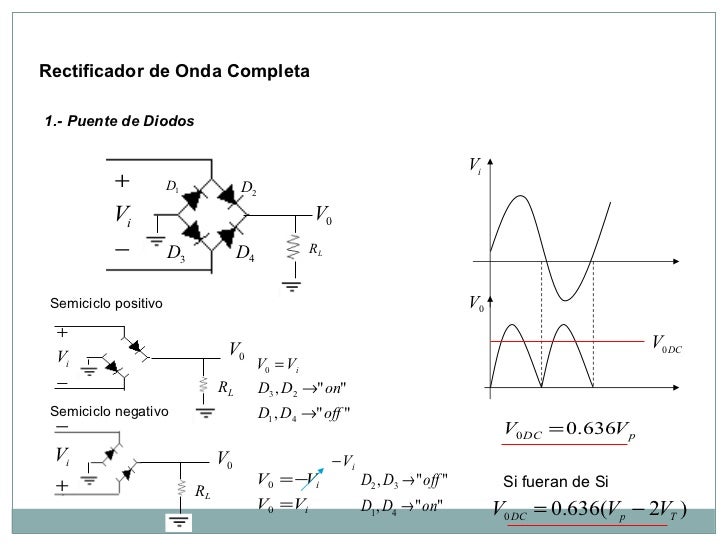

La otra alternativa seria agregarle 2 diodos mas a la plaquita del rectificador de manera que te quede un puente rectificador de onda completa de 4 diodos, entonces asi podes usar un trafo simple (sin punto medio) de 220V a 9V 1A.
